Risposta rapida
Il teardown dell’iPhone Duo di iFixit indica una possibile causa meccanica delle vistose linee orizzontali che compaiono su alcuni schermi interni.
L’area esaminata è il punto in cui il supporto centrale della cerniera si imbroglia con l’apertura destinata al cavo di collegamento delle due metà.
Un supporto che non si abbassa a sufficienza durante la chiusura potrebbe esercitare una pressione concentrata sull’OLED pieghevole. Si tratta ancora di un’ipotesi.
Il Duo ottiene anche un voto provvisorio di riparabilità di 5/10 — il più alto finora assegnato da iFixit a uno smartphone pieghevole — mentre la riparazione dello schermo interno rimane costosa.
Qual è il problema dello schermo dell’iPhone Duo?
Alcuni proprietari descrivono un problema simile: la cerniera diventa insolitamente dura, si avverte uno scricchiolio o uno schiocco durante l’apertura o la chiusura e compare una vistosa linea orizzontale sullo schermo interno, in corrispondenza della piega. Un piccolo danno può causare una linea visibile molto più estesa.
Il precedente rapporto di ZEERA sulle crepe dello schermo dell’iPhone Duo riguarda i primi casi. Il nuovo teardown esamina più da vicino l’area in cui si verifica ripetutamente il danno.
Dove iFixit ha trovato un possibile punto di stress della cerniera
Nel suo smontaggio del 25 ottobre, iFixit ha confrontato il suo modello di cerniera e le scansioni TC con i danni riportati allo schermo. Il punto rilevante si trova leggermente sotto il passaggio del cavo, nella transizione tra l'apertura del cavo e il supporto centrale della cerniera.
Diversi bordi si incontrano in una piccola area
Le piastre di collegamento della cerniera centrale, il cavo pieghettato sopra di esse e il bordo della batteria vicina creano un cambiamento complesso nel supporto sotto il display. La domanda è se quella geometria concentri la forza mentre il telefono si chiude.
Una barra di supporto potrebbe non ritirarsi abbastanza
La simulazione di chiusura illustrativa di iFixit mostra il display curvo che scende su un supporto centrale che non si è abbassato a sufficienza. Ciò fornisce un percorso plausibile per la pressione localizzata; non stabilisce che ogni telefono interessato si guasti in questo modo.
L'apertura del cavo è un utile punto di riferimento, ma la sola vicinanza non mostra che il cavo si sia strappato. Pressione, particelle intrappolate, piegature ripetute e variazioni di produzione rimangono possibili fattori contribuenti.
Video: iFixit, L'iPhone pieghevole di Apple potrebbe avere un problema allo schermo!

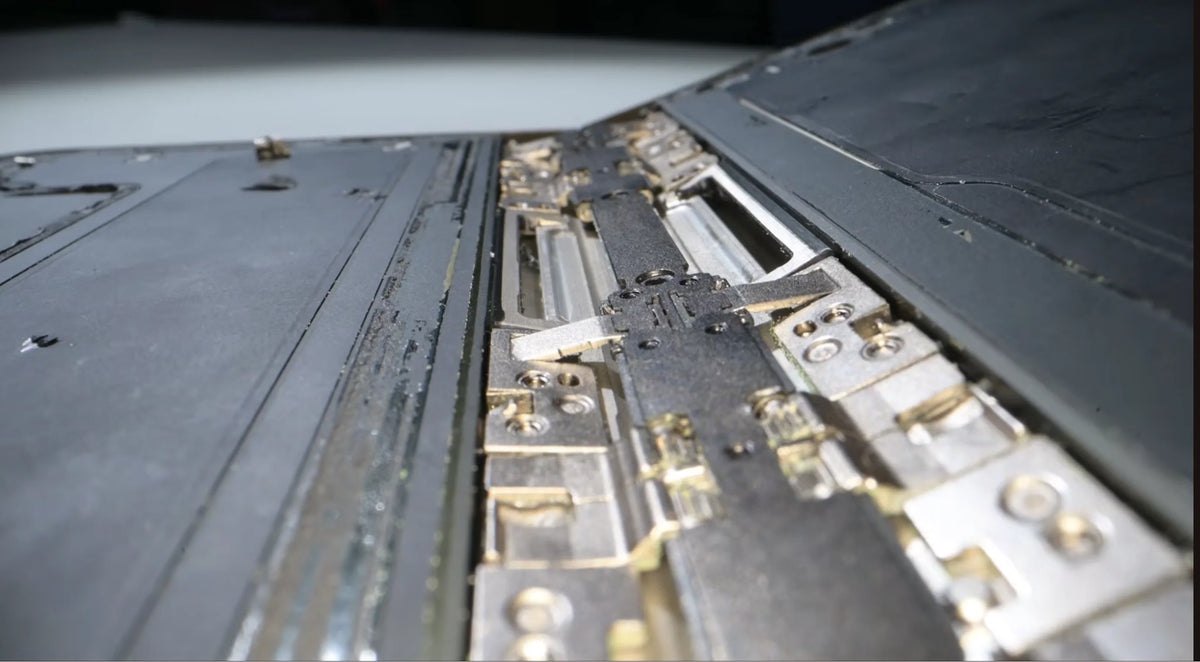

Come la cerniera dell'iPhone Duo controlla lo schermo pieghevole
Lo smontaggio rivela una disposizione densa di ingranaggi, molle, guide e giunti metallici collegati. Ogni parte ha un compito diverso nel controllare il pannello flessibile.
Gli ingranaggi coordinano il movimento
Gli ingranaggi di sincronizzazione mantengono i due lati in movimento insieme. I giunti collegati si piegano attraverso angoli limitati, mentre le guide curve aiutano a ridurre lo stiramento e la compressione nel display sopra.
Le molle bilanciano la resistenza dello schermo
Le molle contrastano la tendenza del pannello piegato ad aprirsi. Il loro cambio di leva aiuta la cerniera a muoversi in modo fluido e a mantenere posizioni intermedie senza fare affidamento interamente sull'attrito.
Gli strati del display hanno bisogno di spazio per scorrere
Come le pagine di un libro che si chiude, gli strati esterni percorrono più a lungo di quelli interni. Gli adesivi scorrevoli si adattano a quella differenza, mentre le piastre di supporto in fibra di carbonio e uno strato inferiore in titanio forniscono rinforzo.
Il cavo a fisarmonica si espande e si contrae anche su più pieghe. Per saperne di più sul pannello stesso, consulta la nostra guida alla struttura del display dell'iPhone Duo.
La polvere ha raggiunto la cerniera nonostante la classificazione IP68
iFixit ha posto il Duo in polvere fluorescente, ha azionato la cerniera e poi ha tracciato le particelle durante lo smontaggio. La maggior parte della polvere si è fermata alle barriere adesive che proteggono l'elettronica. Alcuna è comunque entrata nella cerniera mobile e ha prodotto un suono di scricchiolio.
Il risultato incoraggiante: iFixit ha trovato meno polvere visibile nella cerniera rispetto alle sue precedenti sfide Galaxy Z Fold8 e Pixel 11 Pro Fold.
Il limite pratico: questa era una sfida comparativa sulla polvere, non un test di certificazione IP. Le cavità interne protette e una cerniera mobile priva di granelli sono cose diverse. Accedere ai componenti della cerniera contaminati richiede comunque un disassemblaggio importante.
Perché iFixit ha dato al Duo un 5/10 provvisorio
La riparabilità descrive quanto sia pratica una riparazione dopo che qualcosa va storto. Il miglior punteggio di pieghevole del Duo riflette diverse scelte costruttive utili, piuttosto che una previsione del suo tasso di guasto.
- Entrambe le batterie sono rilasciate elettricamente. Ogni cella utilizza due strisce adesive, riducendo la necessità di forzare con una leva.
- Lo schermo esterno e la finitura interna sono sopravvissuti alla rimozione. Raggiungere un altro componente ha meno probabilità di creare un componente rotto aggiuntivo.
- Molti componenti più piccoli sono relativamente accessibili. Il layout evita di seppellire ogni componente sotto diversi altri.
- La documentazione di riparazione è disponibile. Apple ha pubblicato un manuale di riparazione dell'iPhone Duo.
L'OLED interno e la cerniera rimangono le riparazioni difficili, e lo smontaggio ha richiesto cinque tipi di cacciaviti. Il punteggio è provvisorio perché iFixit stava ancora aspettando la disponibilità dei ricambi quando ha pubblicato la sua valutazione.
La riparazione del display OLED interno e il servizio per lo strato di copertura sono diversi
La nanostruttura opaca si trova su uno strato di copertura flessibile e sostituibile. Il ripristino di tale superficie è un servizio separato dalla sostituzione dell'OLED che produce l'immagine.
Display interno: $999 senza copertura
Si tratta del costo del servizio per il display interno negli Stati Uniti fuori garanzia citato nel teardown. Non è un addebito automatico per ogni telefono che presenta un nuovo guasto; la valutazione del servizio e la copertura determinano il rimedio applicabile.
Strato di copertura: $49, oppure $19 con AppleCare+
Questi prezzi citati per lo strato di copertura negli Stati Uniti si applicano a un componente diverso. La sostituzione di una superficie graffiata non riparerà i pixel OLED guasti o una linea luminosa causata da un danno al pannello. I prezzi locali variano.
La copertura disperde anche i riflessi per rendere meno visibile la piega. Rimuoverla espone una superficie che si graffia più facilmente. Il nostro confronto tra lucido e opaco spiega tale cambiamento visivo.
Cosa fare se il Duo scricchiola o mostra una linea luminosa
- Smetti di forzare nonostante la resistenza insolita. Evita di ripiegarlo ripetutamente per riprodurre il rumore.
- Documenta i sintomi. Fotografa la linea, la cerniera e l'esterno del telefono, e annota quando è iniziato il problema.
- Esegui il backup dei dati accessibili. Se il telefono rimane utilizzabile, preparati per il servizio o la sostituzione.
- Organizza una valutazione del servizio. Contatta Apple o un Provider di Servizi Autorizzato. Evita di premere l'area danneggiata o di staccare lo strato di copertura.
FAQ
Un aggiornamento iOS può risolvere una linea che appare dopo uno scricchiolio della cerniera?
Se la linea è dovuta a un danno fisico all'OLED, un aggiornamento software non può ripararla. Una valutazione del servizio è più utile del ripristino ripetuto del telefono.
Una custodia protettiva per la cerniera può prevenire questo guasto interno?
Una custodia può aggiungere una copertura esterna e migliorare la presa, a seconda del suo design. Non ci sono prove qui che una custodia esterna corregga un problema interno della barra di supporto.
