Kurzantwort
WekiHome identifiziert in beiden Displays des iPhone Duo LTPO-OLED-Panels von Samsung Display mit M16-Materialien.
Das 5,4-Zoll-Außendisplay nutzt Ceramic Shield 2; das faltbare 7,6-Zoll-Display kombiniert eine Nano-Textur-Polymeroberfläche mit einer mehrschichtigen Glas- und Stützstruktur.
Das Außendisplay erreicht bei Aktivierung durch starkes Licht etwa 1.100 Nits und in einem 10-%-Testfenster 3.022 Nits.
Das Innendisplay liegt mit 1.090 beziehungsweise 3.029 Nits nahezu gleichauf.
Entscheidend ist die leuchtende Fläche: Ein kleines Fenster mit Spitzenhelligkeit unterscheidet sich von einer hellen Vollbildseite.
Wer stellt die Displays des iPhone Duo her?
In seinem iPhone-Duo-Teardownidentifiziert WekiHome beide Panels als LTPO-OLEDs von Samsung Display mit M16-Emissionsmaterialien. Die bereitgestellte Spezifikationsgrafik des Außendisplays nennt denselben Hersteller und dieselbe Materialgeneration sowie 460 ppi, 1–120 Hz und 480-Hz-PWM-Dimmung.
Samsung Display liefert die OLED-Panels des untersuchten Geräts; Apple integriert sie in zwei unterschiedliche Displaybaugruppen. M16 bezeichnet die Generation der OLED-Emissionsmaterialien, nicht das Deckglas, den Touch-Controller oder den vollständigen Schichtaufbau des Faltbildschirms.
Technische Daten der Innen- und Außendisplays des iPhone Duo
Apples technische Daten belegen die folgenden Größen, Auflösungen und Displayfunktionen. Angaben zu Lieferant, M16, PWM und Innenaufbau stammen aus WekiHomes Teardown.
| Merkmal | Außendisplay | Innendisplay |
|---|---|---|
| Von WekiHome genannter OLED-Lieferant | Samsung Display | Samsung Display |
| Panel / Emissionsmaterialien | LTPO OLED / M16 | LTPO OLED / M16 |
| Diagonale | 5,4 Zoll | 7,6 Zoll |
| Auflösung | 1398 × 2034 Pixel | 1878 × 2670 Pixel |
| Pixeldichte | 460 ppi | 430 ppi |
| Bildwiederholrate | Berichtet: 1–120 Hz; ProMotion | Berichtet: 1–120 Hz; ProMotion |
| Von WekiHome berichtetes PWM | 480Hz | 480Hz |
| Außenoberfläche | Ceramic Shield 2 | Nano-Textur-Polymerdeckschicht |
| Konstruktionsdetail | Baugruppe mit Metallrückseite | Doppeltes UTG; 120-μm-Titanlegierungsstütze |
Beide Displays unterstützen Always-On, HDR, True Tone und den P3-Farbraum. Das größere Innendisplay besitzt insgesamt mehr Pixel, das Außendisplay eine höhere Pixeldichte. Das weichere Erscheinungsbild innen lässt sich daher nicht einfach mit weniger Pixeln erklären.
LTPO und M16 erfüllen unterschiedliche Aufgaben
Das OLED-Material erzeugt das Licht. LTPO bezeichnet die Transistor-Backplane zur Pixelsteuerung und ermöglicht variable Bildraten. Niedrige Frequenzen können bei statischen Inhalten den Ansteuerungsaufwand senken; bis zu 120 Hz sorgen für flüssigeres Scrollen. Keiner der Begriffe beschreibt die berührbare Oberfläche.
Warum aus 1.100 Nits im Vollbild 3.022 Nits im 10-%-Fenster werden
WekiHome nennt mehrere Helligkeitsbedingungen statt eines einzigen Maximalwerts. Manuell erreichen beide Displays vollflächig etwa 880 Nits. Bei starkem Licht steigt das Außendisplay auf rund 1.100 Nits und das Innendisplay auf etwa 1.090 Nits. Ein 10-%-Testfenster ermöglicht Spitzen über 3.000 Nits.
| WekiHome-Testbedingung | Außendisplay | Innendisplay |
|---|---|---|
| Manuelles Maximum, Vollbild | ≈880 nits | ≈880 nits |
| Aktivierung durch starkes Licht | ≈1,100 nits | ≈1,090 nits |
| 10-%-Testfenster | 3,022 nits | 3,029 nits |
| Gemessenes Minimum | ≈1 nit | ≈1 nit |
Ein 10-%-Fenster bedeutet, dass das helle Testfeld ein Zehntel der Displayfläche einnimmt. Es bezeichnet weder 10 % am Helligkeitsregler noch eine Änderung der Auflösung. Da OLED-Pixel selbst leuchten, steht bei einer kleineren aktiven Fläche mehr Leistungs- und Wärmebudget für diesen Bereich zur Verfügung.
Deshalb kann ein kleines Highlight deutlich heller sein als ein weißes Dokument im Vollbild. Das Ergebnis hängt von Testmuster und Betriebsbedingungen ab; das Transkript nennt keine Dauer der Spitze. „3.022 Nits in einem 10-%-Fenster“ sollte deshalb als vollständiges Messergebnis gelesen werden.
Bezug zu Apples Helligkeitsangaben
Apple nennt für beide Displays 1.000 Nits typisches Maximum, 1.600 Nits HDR-Spitze, 3.000 Nits Außenspitze und mindestens 1 Nit. Das sind unterschiedliche Betriebsbedingungen. WekiHomes kleines Testfenster liegt zahlenmäßig nahe am Outdoor-Spitzenwert, belegt aber weder identische Bedingungen noch dauerhaft 3.000 Nits auf der gesamten Fläche.
Die Messwerte beider Displays liegen auffallend nahe beieinander. Der sichtbare Hauptunterschied des größeren Bildschirms liegt in seiner matten Oberfläche und Faltkonstruktion, nicht in einer großen Helligkeitslücke.
Im Faltbildschirm: Polymer, doppeltes UTG und Titanstütze
WekiHome beschreibt eine Polymeroberfläche mit Nano-Textur, zwei UTG-Schichten (ultradünnes Glas), einen speziellen optisch-elastischen Klebstoff und eine 120 Mikrometer starke Titanlegierungsstütze hinter dem Innendisplay. Die Komponenten übernehmen unterschiedliche mechanische und optische Aufgaben. Der Teardown zeigt einen Mehrschichtaufbau, aber keinen vollständigen Fertigungsquerschnitt mit Position und Dicke jeder Lage.
Nano-Textur-Polymeroberfläche
Die obere Behandlung streut reflektiertes Licht und dämpft scharfe Reflexe, die den Falz sichtbar machen. Gegenüber dem glänzenden Außendisplay verändert sie auch die wahrgenommene Klarheit. Sie ist ein funktionaler Teil der Displayoberfläche und keine reine Transportfolie.
Doppelte UTG-Schichten
UTG steht für ultradünnes Glas. In einem passend konstruierten Schichtaufbau kann dünnes Glas Biegung aufnehmen, anders als eine herkömmliche dicke Smartphoneabdeckung. Doppeltes UTG bedeutet weder zwei Lagen Ceramic Shield 2 noch eine Garantie gegen Druckschäden.
Optisch-elastischer Klebstoff
Beim Schließen folgen die Schichten unterschiedlichen Biegeradien. Laut WekiHome gleiten sie wie Buchseiten gegeneinander, um Spannungen abzubauen. Der optische Klebstoff muss dabei eine klare Verbindung erhalten und die Verformung zulassen. Die frühere Vermutung einer speziellen OCA-Rezeptur ist eine Hypothese, keine identifizierte chemische Zusammensetzung.
120-μm-Titanlegierungsstütze
Die 0,12 mm starke rückseitige Platte stützt die Faltbildschirmbaugruppe. WekiHome zeigt außerdem eine gemusterte Struktur um den Faltbereich. Stützung, Flexibilität und Spannungsverteilung müssen zusammenspielen; eine dünne Metallrückseite beseitigt den Falz nicht allein.
Displaystapel und Scharnier arbeiten als System. Der Teardown zeigt Material, das den mittleren Scharnierbereich unter einem Stahlblech ausgleicht und eine flachere geöffnete Oberfläche stützt. Das ist ein mechanischer Beitrag zur Ebenheit; die matte Oberfläche verändert die Sichtbarkeit der verbleibenden Kontur. Unsere Analyse des iPhone-Duo-Falzes untersucht diesen optischen Unterschied ausführlicher.
Das Außendisplay nutzt einen anderen Schutz- und Verpackungsaufbau

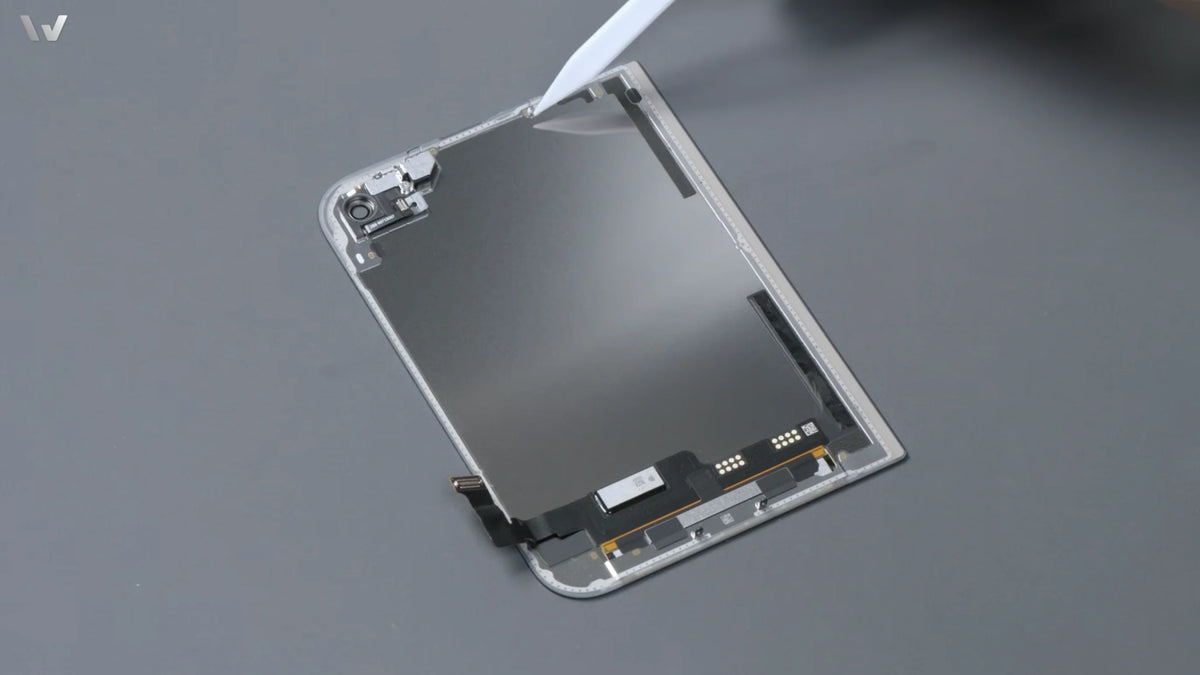

Das Außendisplay kombiniert eine starre Ceramic-Shield-2-Front mit einer Baugruppe mit Metallrückseite. WekiHome findet einen verdeckten Metallrahmen zur Verstärkung von Rand und Frontkamerabereich sowie Positionierungsstrukturen und Staubschutzschaum um die Kamera.
Unten schützt der Rahmen auch den DDIC, den integrierten Displaytreiber. Der Reviewer identifiziert eine LIPO-Verkapselung am Rand, also Niederdruck-Umspritzen, sowie einen Apple-spezifischen Broadcom-Touch-Controller. LIPO bezeichnet hier einen Verpackungsprozess, keinen Lithium-Polymer-Akku.
Laut Teardown nutzt auch das Innendisplay eine Apple-spezifische Broadcom-Touch-Lösung. Broadcoms Rolle unterscheidet sich damit von Samsungs Panellieferung. Das Video identifiziert weder UTG-Glashersteller noch Klebstofflieferant; beide Firmen lassen sich daher nicht benennen.
480-Hz-PWM ist etwas anderes als 120-Hz-Bildwiederholrate
Die bereitgestellte Spezifikationsgrafik und das Transkript nennen 480-Hz-PWM außen; das Transkript nennt denselben Wert innen. PWM ist Pulsweitenmodulation und steuert die wahrgenommene Helligkeit über die Leuchtdauer. Die Bildwiederholrate beschreibt, wie oft das Bild aktualisiert wird.
120 Hz betreffen Bewegung und Scrollen; 480-Hz-PWM die Lichtmodulation. Die Frequenz allein beschreibt weder Wellenform noch Modulationstiefe oder individuelle Reaktion. Gleiche PWM-Werte beweisen auch kein identisches Verhalten beider Displays bei jeder Helligkeit.
Warum das Innendisplay trotz ähnlicher Helligkeit weniger klar wirken kann
Beim Wechsel zwischen glänzendem Außen- und mattem Innendisplay wird der Oberflächenunterschied besonders deutlich. Die Nano-Textur streut Reflexionen, wodurch das Bild bei manchen Lichtverhältnissen weniger glasartig klar wirkt. Ruhigere Reflexe können Lesen und Betrachten unter Deckenlicht zugleich angenehmer machen.
WekiHome stellt fest, dass das Entfernen der Schicht das Bild transparenter wirken lässt, zugleich aber den Falz deutlicher zeigt und den kalibrierten optischen Aufbau verändert. Bei Apples Displaykalibrierung war die Schicht vorhanden. Unser Glänzend-vs.-matt-Vergleich zeigt, wie sich Reflexionen und sichtbarer Falz nach dem Entfernen verändern.
Die Materialien erklären den Kompromiss: Ähnliche OLED-Technik und Messhelligkeit liegen unter unterschiedlichen Oberflächen. Für die Nutzung zählen Reflexionen, Bildschirmfläche und Darstellung ebenso wie Spitzen-Nits.
WekiHomes Original-Teardown ansehen
Quellen: WekiHomes iPhone-Duo-Teardown und das bereitgestellte chinesische Transkript für Panelidentifikation, Innenaufbau und Messungen; Apples technische Daten für veröffentlichte Displaywerte.
Häufig gestellte Fragen
Bedeutet mindestens 1 Nit, dass das Display ausgeschaltet ist?
Nein. Gemeint ist eine sehr geringe Lichtleistung bei eingeschaltetem Display. OLED kann einzelne Pixel für Schwarz auch vollständig abschalten; das ist ein anderes Verhalten.
Kann ich den Faltbildschirm wie das Ceramic-Shield-2-Außendisplay behandeln?
Das Innendisplay besitzt eine andere Abdeckung und Biegestruktur. Seine Oberfläche muss entsprechend behandelt werden. Hinweise zu Reinigung, Schichtwechsel und kompatiblem Schutz bietet unser Leitfaden zur iPhone-Duo-Deckschicht.
